Bộ định tuyến Wifi băng tần kép Gigabit XCH-WG1608
Bản tóm tắt
Tổng quan ngắn gọn
Tài liệu này mô tả các đặc tính điện, hiệu suất RF, kích thước và môi trường ứng dụng của XCH-WG1608. Theo phần giới thiệu của tài liệu này, người dùng cuối hoặc nhà phát triển có thể nhanh chóng hiểu được các chức năng phần cứng của XCH-WG1608.
XCH-WG1608 là cổng quay số WAN tốc độ 1000Mbps, sau đó chia sẻ mạng Internet thông qua WiFi 5 không dây và mạng LAN có dây 1000Mbps.
Tiêu chuẩn tham chiếu
Thông số kỹ thuật tiêu chuẩn liên quan:
- Tiêu chuẩn xe buýt USB3.0/USB2.0
- Tiêu chuẩn Bus PCI-Express
- Tiêu chuẩn giao diện thẻ TF
- Chuẩn giao diện SIM/USIM
- IEEE802.11n/g/b/a/ac
- IEEE802.3/802.3u/802.ab
- Thông số kỹ thuật PCI Express M.2 Rev1.1
- Bản sửa đổi thông số kỹ thuật cơ điện của thẻ Mini PCI Express 1.0-2003

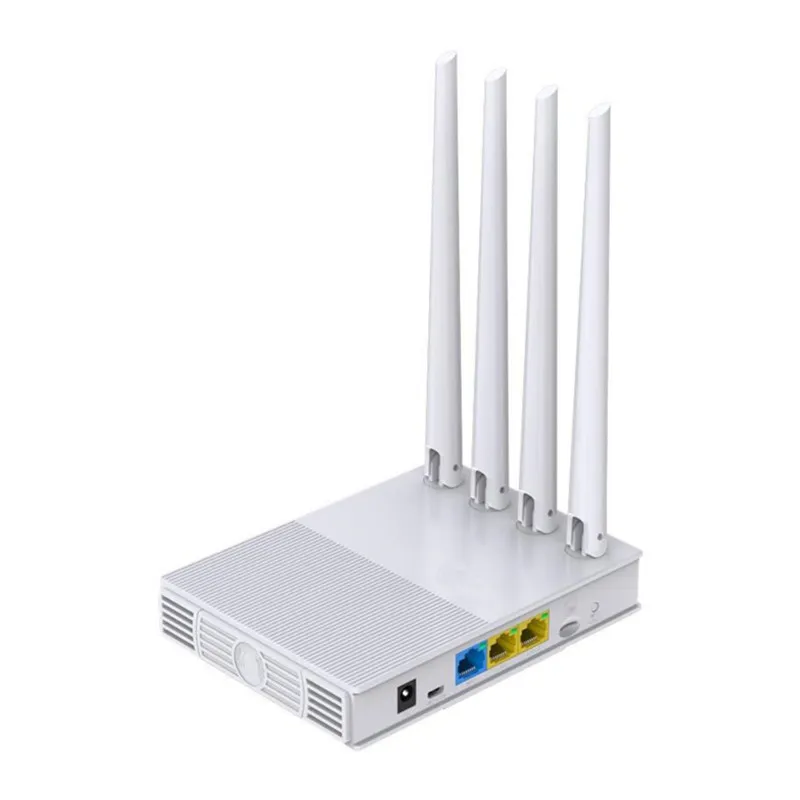

Hình ảnh sản phẩm
Các tính năng chính của sản phẩm
- Áp dụng dự án MT7621A, CPU lõi kép MIPS, tần số chính lên tới 880MHZ
- Tốc độ 2.4G lên tới 300Mbps, tốc độ 5,8G lên tới 867Mbps, 5,8G hỗ trợ MU-MIMO
- Sử dụng 256MB DDR3 tốc độ cao với 16MB Nor Flash
- 1WAN, 4LAN tất cả các cổng mạng thích ứng 1000M, hỗ trợ lật tự động (Auto MDI/MDIX)
- Hỗ trợ giao diện lưu trữ thẻ TF, có thể được sử dụng để mở rộng chức năng lưu trữ mạng SMABA hoặc FTP
- Hỗ trợ "Chế độ đèn flash một phím", nghĩa là nhấn và giữ nút đặt lại để vào chế độ đèn flash cứu hộ
- Giao diện chuẩn M.2 tích hợp, có thể dùng để kết nối mô-đun truyền thông di động 5G
- Giao diện thẻ SIM tiêu chuẩn bên ngoài, hỗ trợ thẻ SIM/USIM
- Ăng-ten đa hướng có độ lợi cao bên ngoài, tín hiệu không dây 360 độ không có góc chết
Chức năng phần cứng
Giới thiệu giao diện phần cứng
|
Phiên bản 5G |
|
|
Dải & Tần số |
|
|
5G NR NSA |
n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41 /n48*/n66/n71/n77 /n78 /n79 |
|
5G NR SA |
n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79 |
|
LTE-FDD |
B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 |
|
LTE-TDD |
B34/B38/39/B40/B41/B42/B43/B48 |
|
LTE DL 4 × 4 MIMO |
B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/39/B40/B41/B42/B43/B48/B66 |
|
LAA |
B46 (chỉ hỗ trợ 2 × 2 MIMO) |
|
WCDMA |
B1/B2/B3/B4/B5/B6/B8/B19 |
|
Phiên bản CAT{0}}G |
|
|
LTE-FDD |
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29 ①/B30/ B32 ①/B66; |
|
LTE-TDD |
B38/39/B40/B41/B42/B43/B46 ①(LAA)/B48(CBRS) |
|
WCDMA |
B1/B2/B3/B5/B8 |
|
Cổng mạng |
Cổng 1*WAN, 1000Mbps hỗ trợ tự động lật (Auto MDI/MDIX) Tuân thủ IEEE 802.3/802.3u/802.ab |
|
Cổng 4*LAN, hỗ trợ 1000Mbps tự động lật (Auto MDI/MDIX) Tuân thủ IEEE 802.3/802.3u/802.ab |
|
|
Thẻ TF Giao diện |
khe cắm thẻ TF |
|
Giao diện thẻ SIM |
Khe cắm thẻ sim 1 *, hỗ trợ SIM/USIM |
|
Giao diện nguồn |
DC5.0*Giao diện 2.1MM |
|
Cái nút |
1 * đặt lại |
|
Ăng ten |
2* ăng-ten đa hướng 5dbi 2.4G và 5.8G |
|
4 * ăng-ten truyền thông di động 5dbi 5G đa hướng, 1 * ăng-ten GPS |
|
|
Giao diện M.2 |
Khe cắm M.2 tích hợp, hỗ trợ bus PCIE và USB3.0 |
Giới thiệu chức năng chỉ báo
|
đèn LED WAN |
Cổng Internet kết nối luôn sáng, nhấp nháy khi có truyền dữ liệu |
|
đèn LED LAN1 |
Cổng Internet kết nối luôn sáng, nhấp nháy khi có truyền dữ liệu |
|
đèn LED LAN2 |
Cổng Internet kết nối luôn sáng, nhấp nháy khi có truyền dữ liệu |
|
đèn LED LAN3 |
Cổng Internet kết nối luôn sáng, nhấp nháy khi có truyền dữ liệu |
|
đèn LED LAN4 |
Cổng Internet kết nối luôn sáng, nhấp nháy khi có truyền dữ liệu |
|
Đèn LED chuyển đổi |
Luôn sáng khi bật nguồn, Không sáng khi nguồn điện bị lỗi hoặc chưa kết nối |
|
Đèn LED WIFI 2.4G |
Chức năng WIFI 2.4G mở luôn sáng, nhấp nháy khi có truyền dữ liệu; khi không mở chức năng WIFI 2.4G hoặc 2.4G không thành công, Không sáng |
|
Đèn LED WIFI 5,8G |
Chức năng WIFI 5.8G mở luôn sáng, nhấp nháy khi có truyền dữ liệu; khi không mở chức năng WIFI 5.8G hoặc 5.8G WIFI không thành công, Không sáng |
|
Di chuyển đèn LED 5G |
Khi hệ thống định tuyến nhận dạng và gắn thành công mô-đun liên lạc di động 5G, nó luôn sáng. Khi mô-đun liên lạc di động 5G bị lỗi hoặc không truy cập vào mô-đun liên lạc di động 5G thì đèn không sáng. |
|
Đèn LED Internet |
Thiết bị quay số thành công thông qua module truyền thông di động 5G hoặc cổng WAN. Nó luôn sáng khi kết nối Internet bình thường và tắt khi thiết bị không thể truy cập Internet |
Giới thiệu nền tảng phần cứng
|
Bộ xử lý |
CPU lõi kép MT7621A MIPS, tần số chính 880MHZ |
|
Chipset 2.4GWIFI |
MT7603EN IEEE 802.11n/g/b,Tốc độ tối đa 300Mbps |
|
Chipset 5,8GWIFI |
MT7613AEN IEEE 802.11ac/a,Tốc độ tối đa 867Mbps |
|
Đập |
DDR3 256MB |
|
Tốc biến |
Cũng không phải Flash 16MB |
|
Không hỗ trợ NAND Flash |
Mô tả nguồn điện và mức tiêu thụ điện năng
|
Điều kiện kiểm tra |
tối thiểu |
Giá trị đánh giá |
Tối đa |
Đơn vị |
|
|
Điện áp hoạt động |
TA=25 độ |
6 |
12 |
32 |
V |
|
Điện áp làm việc tuyệt đối |
TA=25 độ |
5.5 |
36 |
V |
|
|
Công việc hiện tại |
VIN=12V,TA=25 độ |
0.4 |
0.6 |
1.5 |
A |
Vui lòng sử dụng bộ đổi nguồn tiêu chuẩn để cấp nguồn cho sản phẩm này. Nếu không sử dụng nguồn điện tiêu chuẩn, vui lòng tuân thủ nghiêm ngặt các thông số kỹ thuật nguồn điện ở trên để cấp nguồn cho sản phẩm này, nếu không sẽ làm hỏng sản phẩm. Nếu bạn sử dụng pin hoặc nguồn điện của xe, hãy đảm bảo thực hiện các biện pháp chống tĩnh điện và chống đột biến.
Giới thiệu thông số không dây WIFI
Wi-Fi 2.4G
Tương thích với IEEE 802.11 b/g/n, hỗ trợ IEEE 802.11 d/h/k; hỗ trợ 20 MHz, 40 MHz, sử dụng công nghệ ăng-ten MIMO 2T2R, tốc độ kết nối tối đa lên tới 300Mbps. Sau đây là mô tả về tần số nguồn, độ nhạy thu và công suất truyền của WIFI 2.4G.
|
Giải trình |
Tối đa |
Giá trị đánh giá |
tối thiểu |
Đơn vị |
|
|
Tần số làm việc |
2484 |
2412 |
MHz |
||
|
Nhận độ nhạy |
CCK 11 Mb/giây |
-86 |
-87.5 |
-89 |
dBm |
|
OFDM 54 Mb/giây |
-72 |
-74 |
-76 |
dBm |
|
|
BW=20MHz MCS 7 |
-70 |
-72 |
-74 |
dBm |
|
|
BW=40MHz MCS 7 |
-68 |
-70 |
-71 |
dBm |
|
|
Truyền điện |
CCK 11 Mb/giây |
20 |
19 |
18 |
dBm |
|
OFDM 54 Mb/giây |
18 |
17 |
16 |
dBm |
|
|
BW=20MHz MCS 7 |
18 |
17 |
16 |
dBm |
|
|
BW=40MHz MCS 7 |
17 |
16 |
15 |
dBm |
WIFI 5.8G
Tương thích với IEEE 802.11 a/ac, hỗ trợ IEEE 802.11 d/e/h/i/k/r/w; hỗ trợ 20 MHz, 40 MHz, 80 MHz, áp dụng công nghệ ăng-ten MIMO 2T2R, tốc độ kết nối cao nhất lên tới 867Mbps. Sau đây là mô tả về tần số nguồn, độ nhạy thu và công suất phát của WIFI 5,8G.
|
Giải trình |
Tối đa |
Giá trị đánh giá |
tối thiểu |
Đơn vị |
|
|
Tần số làm việc |
5825 |
5180 |
MHz |
||
|
Nhận độ nhạy |
OFDM 54 Mb/giây |
-72 |
-74 |
-75 |
dBm |
|
BW=20MHz MCS 7 |
-70 |
-72 |
-73 |
dBm |
|
|
BW=40MHz MCS 7 |
-69 |
-70 |
-71 |
dBm |
|
|
BW=80MHz MCS 9 |
-58 |
-59 |
-60 |
dBm |
|
|
Truyền điện |
OFDM 54 Mb/giây |
19 |
18 |
17 |
dBm |
|
BW=20MHz MCS 7 |
18 |
17 |
16 |
dBm |
|
|
BW=40MHz MCS 7 |
18 |
17 |
16 |
dBm |
|
|
BW=80MHz MCS 9 |
17 |
16 |
15 |
dBm |
Giới thiệu các thông số kết cấu và phụ kiện
|
Cân nặng (KG) |
1,22kg |
|
|
Quy mô trường hợp |
Dài*R*C=240MM*135MM*25MM |
|
|
Màu sắc |
Đen |
|
|
Phụ kiện |
Bộ chuyển đổi điện |
12V/2A 1 CÁI |
|
Thủ công |
1 CÁI |
|
|
Giấy chứng nhận phù hợp |
1 CÁI |
|
|
Cáp |
Cáp mạng loại 5 1 CÁI |
|
|
Vỏ thẻ SIM |
1 CÁI |
|
|
Ăng ten |
Ăng-ten di chuyển 5G tương thích dải tần 4G\3G\2G 4 CÁI |
|
|
1 * Ăng-ten GPS |
||
|
Ăng-ten tần số kép 2.4G và 5.8G 2 CÁI |
||
Anten tần số kép
Sản phẩm này có giao diện M.2 tích hợp, có thể được sử dụng để mở rộng các chức năng liên lạc di động 5G. Giao diện M.2 tích hợp hỗ trợ USB3.0 và bus PCIE. Hỗ trợ cụ thể của truyền thông di động 5G cho NSA hoặc SA được xác định bởi mô-đun 5G đã chọn. Hiện tại, sản phẩm này đã hoàn thành quá trình gỡ lỗi chung với mô-đun dòng FM150 của Guanhetong.
Yêu cầu về môi trường làm việc của sản phẩm
|
Nhiệt độ hoạt động |
0 độ đến 40 độ |
|
Nhiệt độ bảo quản |
-40 độ đến 70 độ |
|
Độ ẩm làm việc |
10% đến 90%RH Không ngưng tụ |
|
Độ ẩm bảo quản |
5% đến 90%RH Không ngưng tụ |
Thông tin cấu hình phần mềm
|
IP mặc định |
192.168.1.1 |
|
Tên người dùng Mật khẩu |
gốc/quản trị viên |
|
SSID 2.4G |
WIFI-XXXXXX (X là 6 chữ số cuối của địa chỉ MAC), mặc định không có mật khẩu |
|
SSID 5,8G |
WIFI-5G-XXXXXX (X là 6 chữ số cuối của địa chỉ MAC), mặc định không có mật khẩu |
Trên đây là thông tin pha chế mặc định chung của sản phẩm. SSID WIFI có thể khác khi sử dụng chương trình cơ sở hệ điều hành hoặc chương trình cơ sở OPENWRT của chúng tôi, nhưng tên đăng nhập và mật khẩu IP và WEB mặc định của sản phẩm này vẫn không thay đổi. Để biết các chức năng phần mềm chi tiết khác, vui lòng tham khảo mô tả sản phẩm.
